cara membuat ventilasi rumah di autocad

UNTUK DOWNLOAD ARTIKEL INI :...KLIK DI SINI...

Buat yang pengen belajar autoCAD artikel kali ini lah yang anda cari, langsung saja di baca.

Buat sebuah rectangle sesuai dengan ukuran ventilasi (lihat kembali perintah no.6 membuat kusen pintu) misal 80 x 40 cm, setelah itu di explode rectangle tersebut
Bagi 7 (tujuh) sama besar garis horizontal, dengan cara pilih menu Draw ==> Point ==> Divide ==> klik garis vertikal ==> ketik angka 7 ==> enter

Untuk melihat titik-titik pembagian sama besar dengan cara pilih menu Format ==> Point Style ==> pilih tanda silang ( X ) ==> tekan Ok.

Aktifkan pilihan Node, dengan cara klik kanan tombol OSNAP, lalu pilih Setting

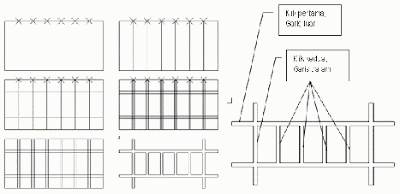

buatlah garis vertikal sebanyak 6 buah offset sejauh 10 cm dari garis horizontal atas ke arah bawah 1 x dan 1x juga dari garis horizontal bawah ka arah atas.
offset setebal 1 cm ke kiri dan ke kanan dari beberapa garis vertikal dengan asumsi tebal papan adalah 2 cm.
offset setebal 1 cm ke atas dan ke bawah dari beberapa garis horizontal dengan asumsi tebal papan adalah 2 cm.
hapus semua garis yang ditengah dan hapus tanda silang sebagai pembagi tadi.
lakukan pembersihan semua garis yang terpotong dengan perintah trim (tergantung model ventilasi yang disukai)

klik icon REGION, lalu pilih semua gambar ventilasi kemudian enter,
setelah itu ketik subtract atau su kemudian enter, klik garis luar terlebih dahulu kemudian enter, lalu klik rectangle dalam ventilasi lalu enter.
Setelah itu lihat dalam bentuk isometric.
lakukan extrude setebal 15 cm
